for (pkg in c("tidyverse", "gapminder", "ggforce")) {
  if (!require(pkg, character.only = TRUE)) install.packages(pkg)
}

Das Paket {ggforce} von Thomas Lin Pedersen erweitert ggplot2 um spezialisierte Geoms und Facets, die sich mit Bordmitteln nur schwer umsetzen lassen. Waehrend ggplot2 den Grossteil alltaeglicher Visualisierungsaufgaben abdeckt, erfordern bestimmte Darstellungen - etwa das Hineinzoomen in einen ueberfuellten Plotbereich oder das Zeichnen von Formen um Punktgruppen - dedizierte Werkzeuge.

Dieses Kapitel konzentriert sich auf drei besonders nuetzliche Features von ggforce: das Zoomen in Plotbereiche mit facet_zoom(), das Markieren von Gruppen mit statistischen Ellipsen ueber geom_mark_ellipse() und das Umranden von Gruppen mit konvexen Huellen mittels geom_mark_hull(). Diese Werkzeuge sind besonders wertvoll fuer explorative Analysen und Praesentationen, bei denen man die Aufmerksamkeit auf bestimmte Cluster oder Teilmengen der Daten lenken moechte.

Fuer die Zoom-Beispiele verwenden wir den gapminder-Datensatz (gefiltert auf 2007) und fuer die Gruppenmarkierung den klassischen iris-Datensatz, da seine drei gut getrennten Arten die visuellen Unterschiede besonders deutlich machen.

facet_zoom

Streudiagramme realer Daten enthalten oft Bereiche, in denen sich viele Punkte ueberlagern, waehrend andere Bereiche duenn besiedelt sind. Ein klassisches Beispiel ist das BIP pro Kopf: Eine Handvoll wohlhabender Laender streckt die x-Achse so weit, dass die Unterschiede zwischen einkommensschwachen Laendern unsichtbar werden. facet_zoom() loest dieses Problem, indem sowohl der vollstaendige Plot als auch ein vergroesserter Ausschnitt nebeneinander angezeigt werden.

Basis-Plot

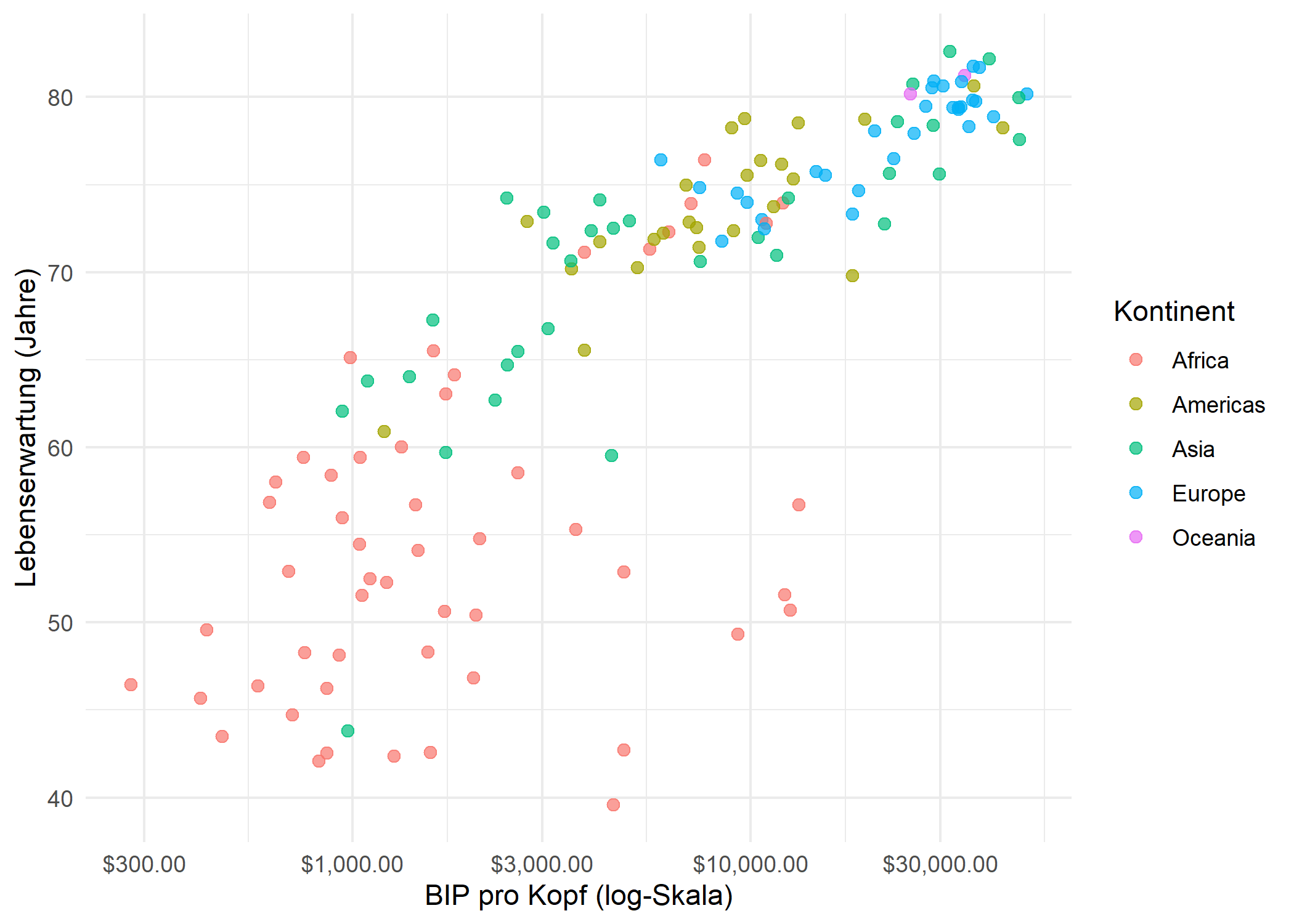

Man beginnt mit einem Streudiagramm von BIP pro Kopf gegen Lebenserwartung fuer das Jahr 2007, eingefaerbt nach Kontinent. Da BIP-Werte stark rechtsschief verteilt sind, verwendet man eine logarithmische x-Achse, um die Punkte gleichmaessiger zu verteilen.

gap07 <- gapminder::gapminder %>%
  filter(year == 2007)

p_base <- ggplot(gap07, aes(x = gdpPercap, y = lifeExp, color = continent)) +
  geom_point(alpha = 0.7, size = 2) +
  scale_x_log10(labels = scales::label_dollar()) +
  labs(
    x = "BIP pro Kopf (log-Skala)",
    y = "Lebenserwartung (Jahre)",
    color = "Kontinent"
  ) +
  theme_minimal()

p_base

Selbst mit logarithmischer Skalierung ist der Bereich niedriger BIP-Werte (unter $5.000) dicht gedraengt und schwer lesbar. Genau in dieser Situation zeigt facet_zoom() seine Staerke.

Einfacher Zoom

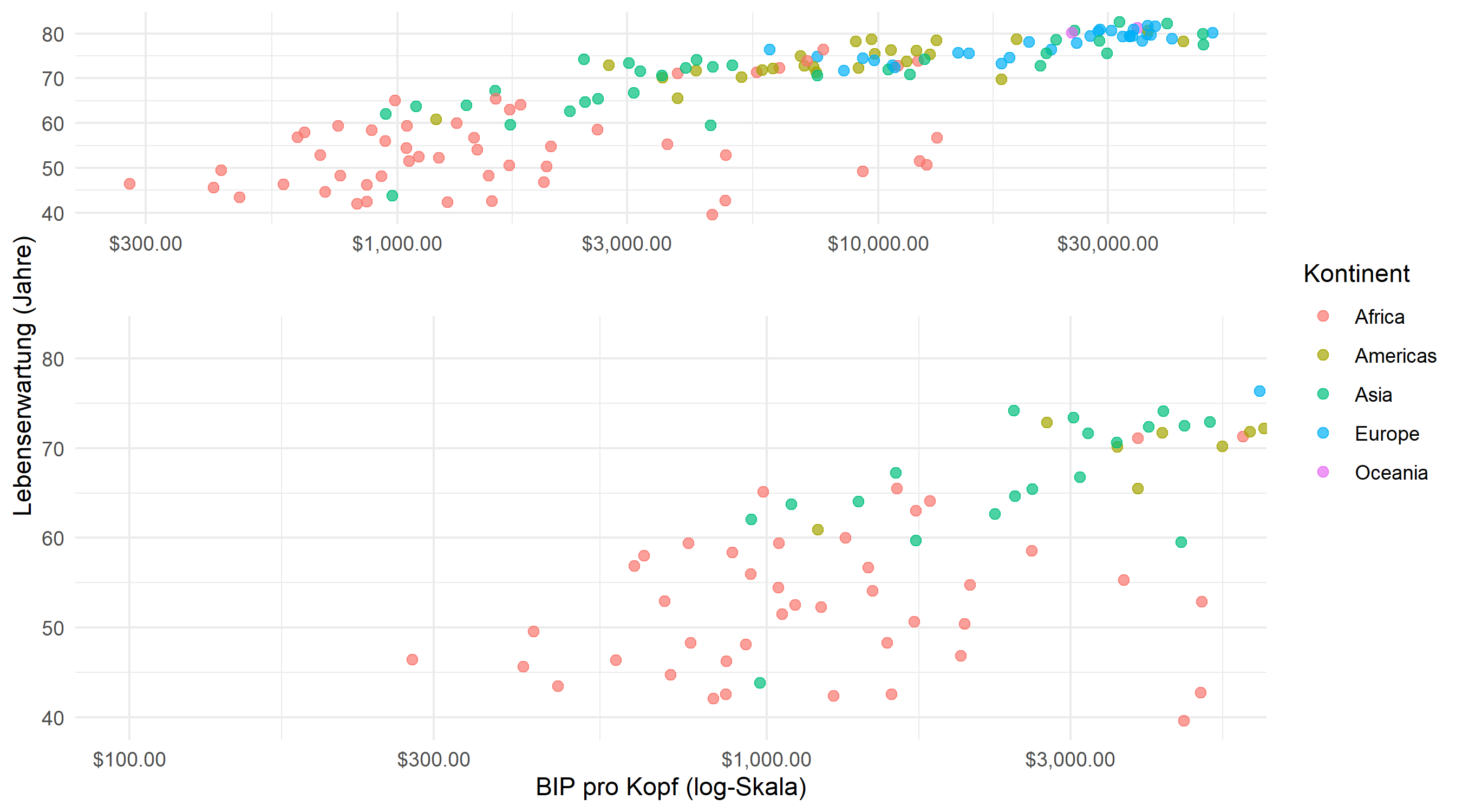

Die einfachste Verwendung gibt ein xlim an, um den interessierenden Bereich zu definieren. Das Ergebnis ist ein Zwei-Panel-Plot: das Original auf einer Seite und die vergroesserte Ansicht auf der anderen.

p_base +
  facet_zoom(xlim = c(100, 5000))

Das Zoom-Panel zeigt nur Laender mit einem BIP pro Kopf zwischen $100 und $5.000, was es deutlich einfacher macht, einzelne Punkte in diesem dichten Bereich zu unterscheiden. Ein schattiertes Rechteck im Uebersichtspanel zeigt an, welcher Bereich vergroessert wird.

Gestylter Zoom

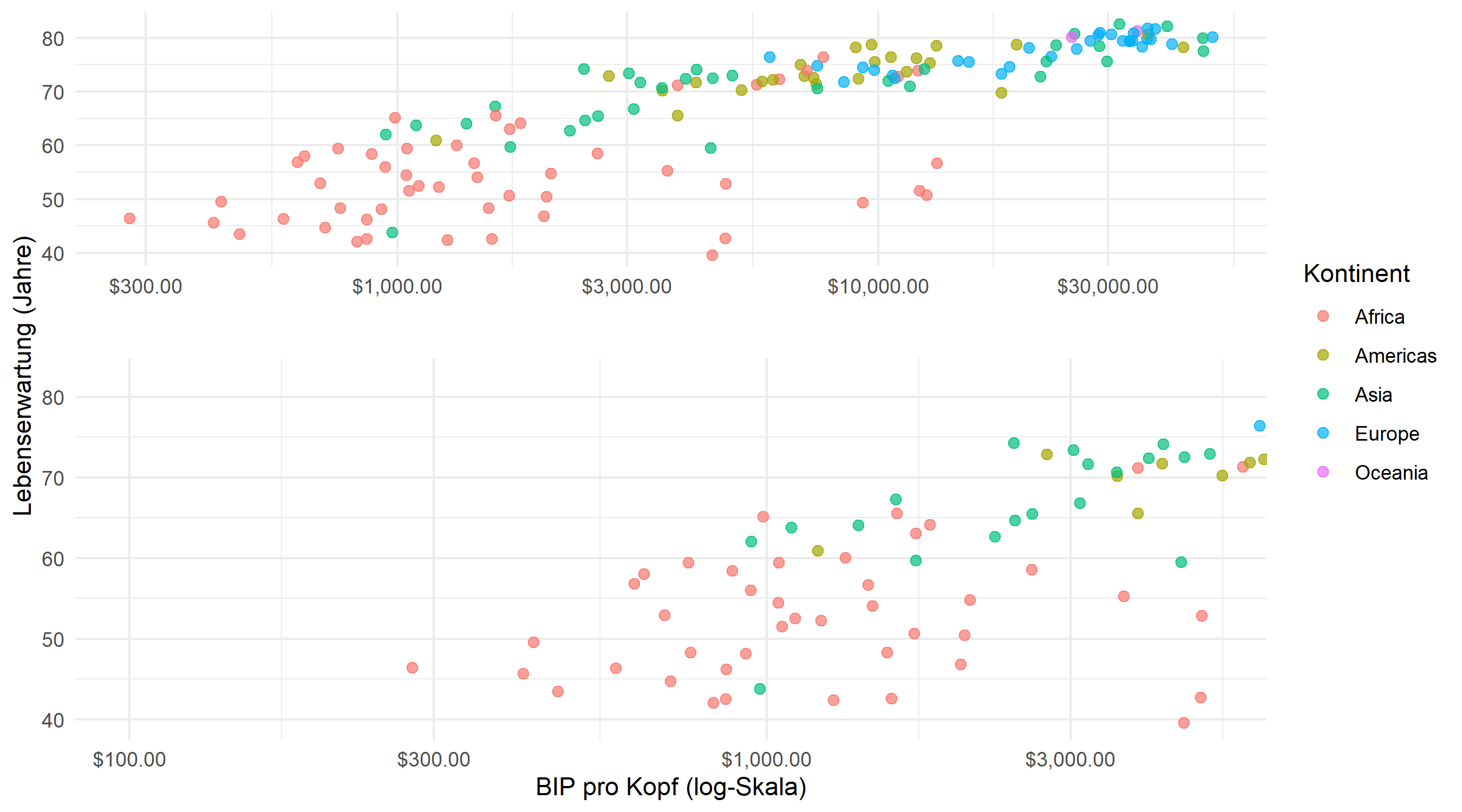

Zwei nuetzliche Parameter steuern das Erscheinungsbild: zoom.size passt die relative Groesse des Zoom-Panels an (Werte groesser als 1 machen es groesser als die Uebersicht), und show.area = TRUE hebt den gezoomten Bereich im Uebersichtspanel durch ein schattiertes Rechteck hervor.

p_base +
  facet_zoom(
    xlim = c(100, 5000),
    zoom.size = 1.5,
    show.area = TRUE
  )

facet_zoom() akzeptiert auch einen ylim-Parameter fuer vertikales Zoomen, und beide koennen kombiniert werden, um in einen rechteckigen Teilbereich zu zoomen. Fuer die meisten Anwendungsfaelle reicht das Zoomen entlang einer einzelnen Achse aus und ist leichter zu interpretieren.

geom_mark_ellipse

Wenn ein Streudiagramm deutliche Cluster enthaelt, kann es hilfreich sein, jede Gruppe visuell zu umranden. geom_mark_ellipse() zeichnet eine statistische Ellipse (basierend auf der Kovarianzmatrix) um die Punkte jeder Gruppe. Dies ist besonders effektiv fuer Praesentationen, bei denen man die Gruppentrennung hervorheben moechte.

Einfache Ellipse

Der iris-Datensatz enthaelt Messungen von Kelch- und Bluetenblattdimensionen fuer drei Arten. Man mappt Species sowohl auf color als auch auf group und fuegt Labels ueber die label-Aesthetik hinzu.

p_iris <- ggplot(iris, aes(x = Sepal.Length, y = Sepal.Width, color = Species)) +
  geom_point(size = 2, alpha = 0.7) +
  theme_minimal()

p_iris +
  geom_mark_ellipse(aes(label = Species, group = Species))

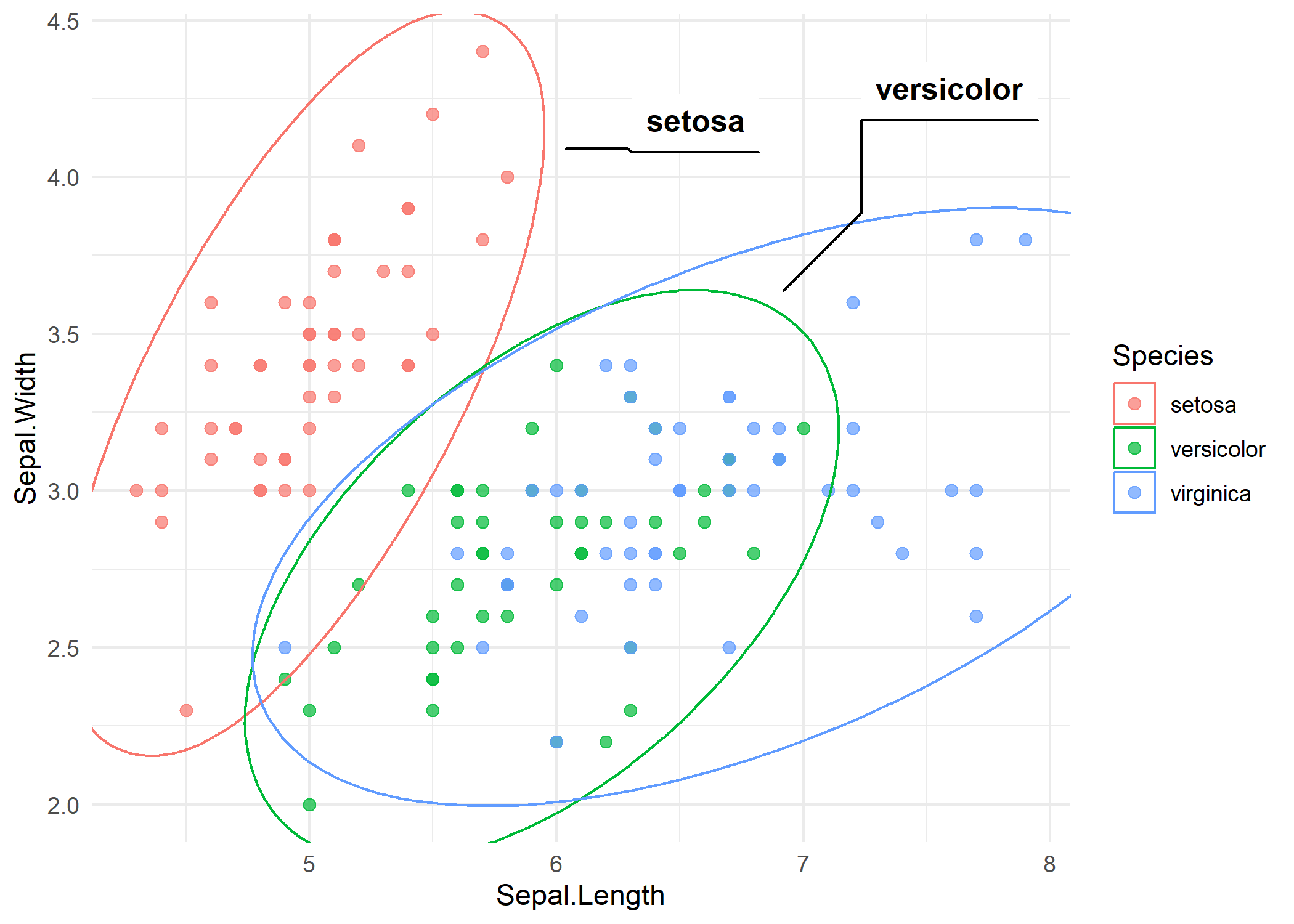

Jede Ellipse umschliesst die Punkte einer Art, und ein Label wird ausserhalb der Ellipse mit einer Verbindungslinie platziert. Die Ellipsenform spiegelt die bivariate Verteilung jeder Gruppe wider - laengliche Ellipsen deuten auf korrelierte Variablen innerhalb dieser Gruppe hin.

Gestylte Ellipse

Mehrere Parameter steuern das Erscheinungsbild. expand fuegt Abstand um die Ellipse hinzu, con.type aendert den Verbindungslinienstil (“elbow”, “straight” oder “none”), und die description-Aesthetik fuegt ein sekundaeres Label unterhalb des Hauptlabels hinzu. Hier ergaenzt man die Anzahl der Beobachtungen pro Art als Beschreibung.

iris_desc <- iris %>%
  group_by(Species) %>%
  mutate(desc = glue::glue("n = {n()}")) %>%
  ungroup()

ggplot(iris_desc, aes(x = Sepal.Length, y = Sepal.Width, color = Species)) +
  geom_point(size = 2, alpha = 0.7) +
  geom_mark_ellipse(
    aes(label = Species, group = Species, description = desc),
    expand = unit(3, "mm"),
    con.type = "straight"
  ) +
  theme_minimal()

Die geraden Verbindungslinien wirken aufgeraeumter, und die Beschreibungszeile liefert zusaetzlichen Kontext, ohne den Plot zu ueberladen.

geom_mark_hull

Waehrend Ellipsen eine annaehernd normale Verteilung voraussetzen, zeichnen konvexe Huellen die tatsaechliche Grenze der Punkte jeder Gruppe nach. Das macht geom_mark_hull() zur besseren Wahl, wenn Gruppen unregelmaessige Formen haben oder wenn man die praezise Ausdehnung der Daten hervorheben moechte, statt einer idealisierten statistischen Form.

Einfache Huelle

Die Syntax entspricht der von geom_mark_ellipse():

p_iris +
  geom_mark_hull(aes(label = Species, group = Species))

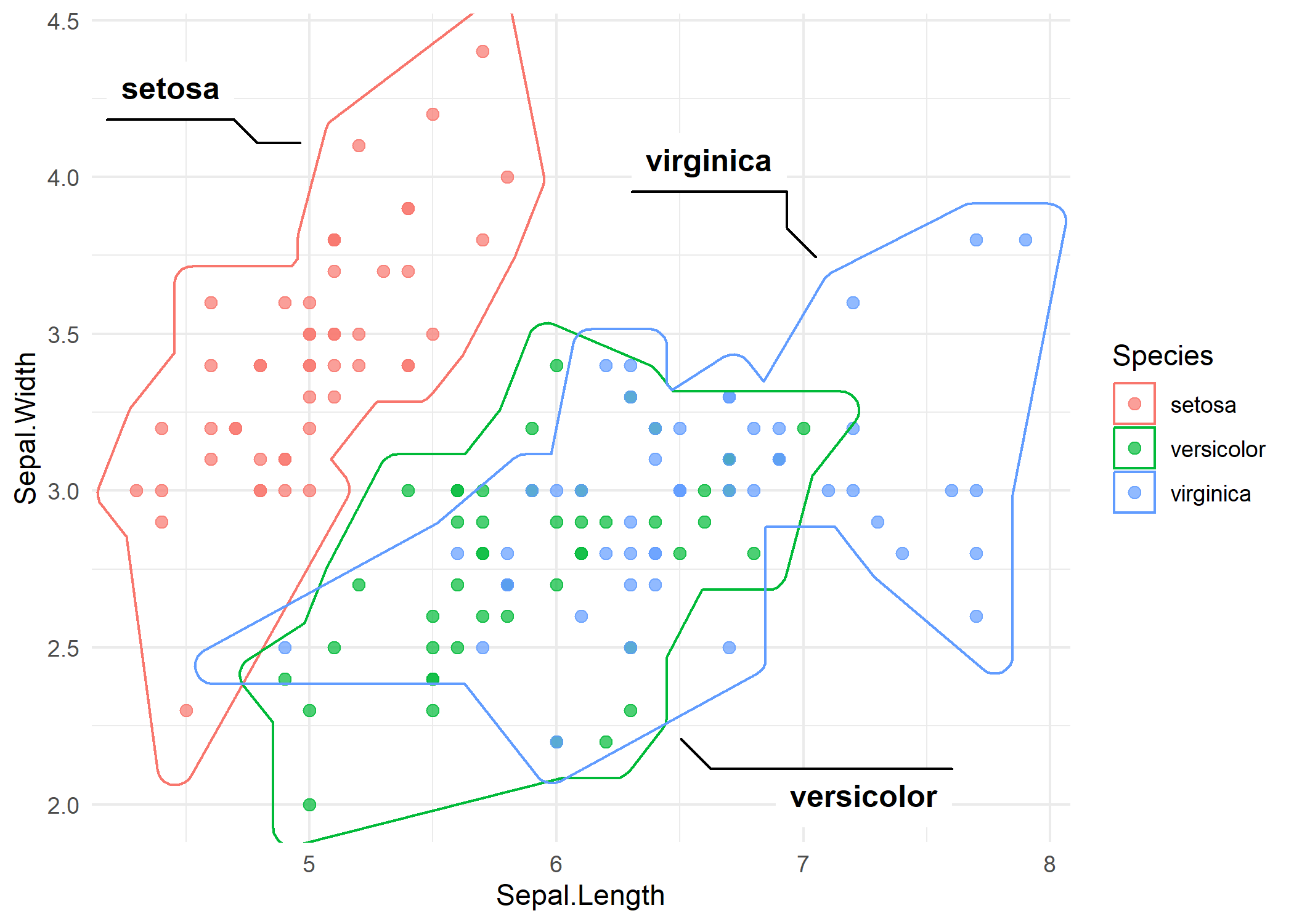

Die Huelle umschliesst eng die aeussersten Punkte jeder Gruppe. Im Vergleich zu den Ellipsen folgt die Huelle der tatsaechlichen Datengrenze - man beachte, wie die Setosa-Huelle kompakter ist, weil die Punkte eng beieinander liegen.

Gestylte Huelle

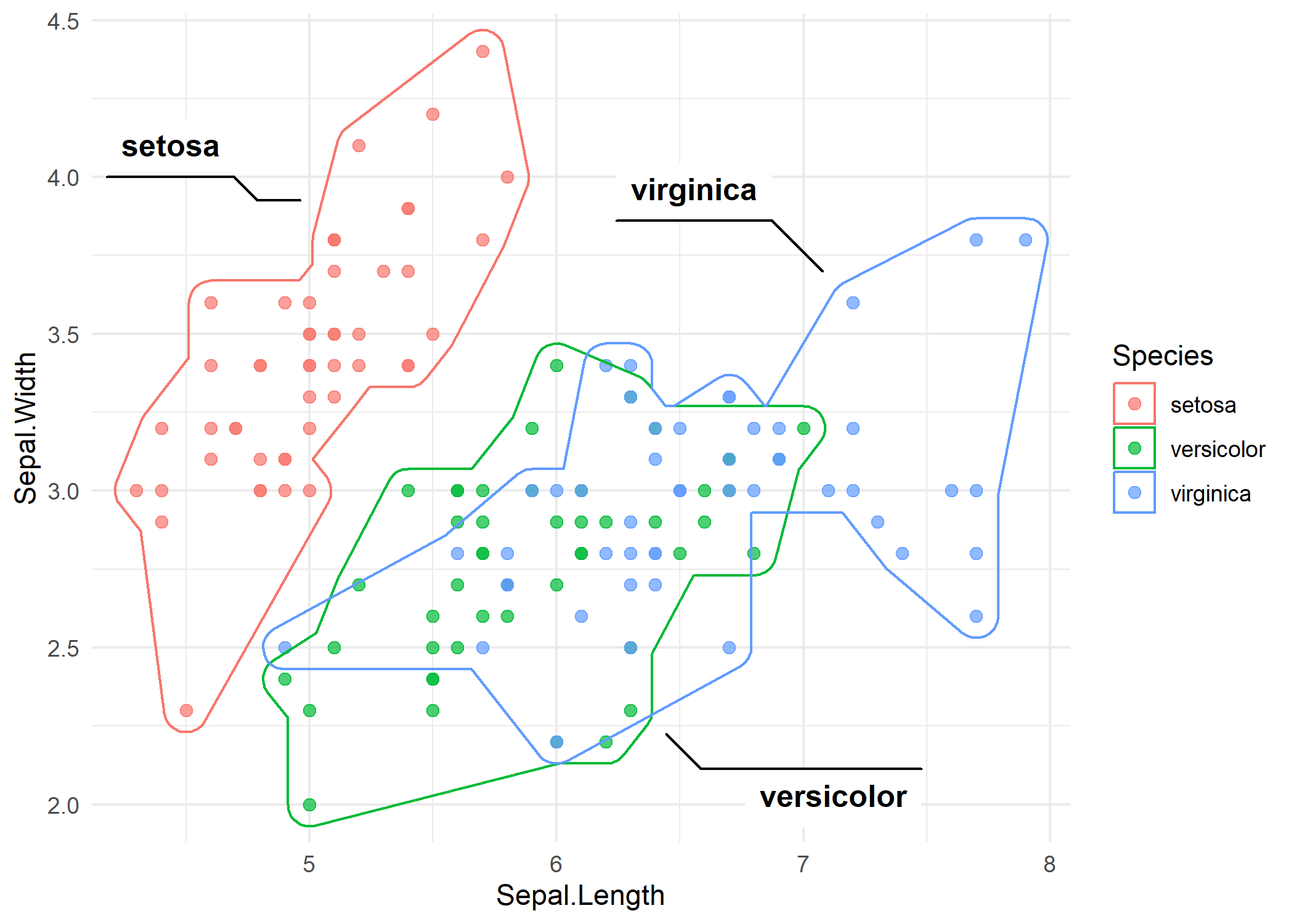

Die Parameter expand und radius steuern den Abstand und die Eckenrundung. Erhoehen beider Werte erzeugt eine glattere, optisch ansprechendere Form.

p_iris +
  geom_mark_hull(
    aes(label = Species, group = Species),
    expand = unit(3, "mm"),
    radius = unit(3, "mm")
  )

Die abgerundeten Ecken lassen die Huellen weniger kantig und polierter wirken, was fuer Praesentationen und Publikationen oft bevorzugt wird.

Ellipse vs. Huelle vs. Rechteck - wann nutzt man was?

Das ggforce-Paket bietet drei Geoms zur Gruppenmarkierung, die jeweils fuer unterschiedliche Situationen geeignet sind:

geom_mark_ellipse(): Am besten geeignet, wenn Gruppen annaehernd normalverteilt sind. Die Ellipse spiegelt die statistische Streuung und Orientierung jedes Clusters wider. Nuetzlich, um Verteilungseigenschaften zu vermitteln.
geom_mark_hull(): Am besten geeignet, wenn man die tatsaechliche Ausdehnung der Daten hervorheben moechte, ohne Verteilungsannahmen zu treffen. Die Huelle folgt exakt den aeussersten Punkten (mit optionaler Glaettung).
geom_mark_rect(): Die einfachste Option - ein rechteckiger Begrenzungsrahmen um jede Gruppe. Nuetzlich, wenn Gruppen gut getrennt sind und eine einfache Hervorhebung genuegt.

Alle drei akzeptieren dieselben Kern-Aesthetiken (label, group, description) und Styling-Parameter (expand, con.type), sodass man leicht zwischen ihnen wechseln kann.
