6. Facets

for (pkg in c("tidyverse", "gapminder", "showtext", "ggtext", "ggh4x", "scales")) {
  if (!require(pkg, character.only = TRUE)) install.packages(pkg)
}

showtext::showtext_opts(dpi = 300)

Wenn man mit Daten arbeitet, die mehrere numerische Variablen oder natürliche Untergruppen enthalten, möchte man oft denselben Plottyp für jede Variable oder Gruppe nebeneinander zeigen. Diese Plots manuell zu erstellen - Code kopieren und jedes Mal den Variablennamen anpassen - ist mühsam und fehleranfällig. Facetting löst dieses Problem elegant: facet_wrap() teilt die Daten automatisch nach einer oder mehreren Variablen auf und erstellt für jede Gruppe ein Panel, alle mit denselben ästhetischen Mappings, Skalen und dem gleichen Theme.

In diesem Kapitel wenden wir Facetting auf den gapminder-Datensatz aus dem vorherigen Kapitel an und erstellen einen facettierten Dumbbell Plot, der Lebenserwartung, Bevölkerung und BIP pro Kopf in einer einzigen Grafik vergleicht. Dabei begegnen wir einer gängigen Herausforderung: Wenn Facetten Variablen auf sehr unterschiedlichen Skalen darstellen, wird die Standard-Achsenformatierung unlesbar. Wir lösen dies mit benutzerdefinierter Label-Formatierung und dem {ggh4x}-Paket für individuelle Achsensteuerung pro Facette.

Setup

Wir verwenden die Datenvorbereitung und das Theme aus Kapitel 5:

dat <- gapminder::gapminder %>%
  filter(year == 1952 | year == 2007) %>%
  filter(country %in% c(
    "Canada", "Germany", "Japan",
    "Netherlands", "Nigeria", "Vietnam", "Zimbabwe"
  )) %>%
  mutate(year = as.factor(year)) %>%
  droplevels()

sorted_countries <- dat %>%
  filter(year == "2007") %>%
  arrange(lifeExp) %>%
  pull(country) %>%
  as.character()

dat <- dat %>%
  mutate(country = fct_relevel(country, sorted_countries))

sysfonts::font_add_google("Kanit", "kanit")
showtext::showtext_auto()

year_colors <- c("1952" = "#F7AA59", "2007" = "#37A9E1")

theme_nature <- function(base_size = 12) {
  theme_minimal(base_size = base_size) +
    theme(
      text = element_text(family = "kanit"),
      plot.title.position = "plot",
      plot.title = element_text(size = 15, face = "bold"),
      plot.subtitle = ggtext::element_textbox_simple(
        size = 10, margin = margin(0, 0, 10, 0)
      ),
      axis.line.y = element_blank(),
      axis.text.x = element_text(color = "#AAAAAA"),
      axis.ticks.x = element_line(color = "#AAAAAA", linewidth = 0.4),
      axis.ticks.length.x = unit(4, "pt"),
      axis.line.x = element_line(color = "black", linewidth = 0.6),
      panel.grid.minor = element_blank(),
      panel.grid.major.y = element_blank(),
      panel.grid.major.x = element_line(
        linetype = "dotted", color = "#AAAAAA", linewidth = 0.3
      )
    )
}

Datenstruktur für Facets

Um pro Variable eine Facette zu erstellen, müssen alle numerischen Werte in einer einzigen Spalte stehen - das ist das “Long-Format”, mit dem ggplot2 am besten arbeitet. Die gapminder-Daten haben aktuell drei separate Spalten (lifeExp, pop, gdpPercap), also müssen wir sie in zwei Spalten pivotieren: eine für den Variablennamen (statistic) und eine für den Wert (value).

dat_long <- dat %>%
  pivot_longer(
    cols = c(lifeExp, pop, gdpPercap),
    names_to = "statistic",
    values_to = "value"
  )

dat_long

# A tibble: 42 × 5
   country continent year  statistic      value
   <fct>   <fct>     <fct> <chr>          <dbl>
 1 Canada  Americas  1952  lifeExp         68.8
 2 Canada  Americas  1952  pop       14785584
 3 Canada  Americas  1952  gdpPercap    11367.
 4 Canada  Americas  2007  lifeExp         80.7
 5 Canada  Americas  2007  pop       33390141
 6 Canada  Americas  2007  gdpPercap    36319.
 7 Germany Europe    1952  lifeExp         67.5
 8 Germany Europe    1952  pop       69145952
 9 Germany Europe    1952  gdpPercap     7144.
10 Germany Europe    2007  lifeExp         79.4
# ℹ 32 more rows

Außerdem brauchen wir eine breite Version für die Dumbbell-Segmente und Differenzlabels:

dat_wide <- dat_long %>%
  pivot_wider(
    names_from = year,
    values_from = value,
    names_prefix = "year_"
  ) %>%
  mutate(
    max_x = pmax(year_2007, year_1952),
    diff = year_2007 - year_1952
  )

Einfaches Facetting

Mit facet_wrap(~ statistic) wird der Plot in drei Panels aufgeteilt, eines pro Variable. Die entscheidende Ergänzung hier ist scales = "free_x", das jedem Panel einen eigenen x-Achsenbereich erlaubt. Ohne diese Einstellung würden alle drei Panels eine gemeinsame Achse teilen, und Lebenserwartungswerte (40-80) wären neben Bevölkerungswerten (in Millionen) unsichtbar.

Das scales-Argument akzeptiert vier Optionen: "fixed" (der Standard - alle Panels teilen dieselben Achsen), "free_x" (jedes Panel bekommt seinen eigenen x-Achsenbereich), "free_y" (jedes Panel bekommt seinen eigenen y-Achsenbereich) und "free" (beide Achsen sind unabhängig). Die richtige Wahl hängt davon ab, was man betonen möchte: Gemeinsame Skalen erleichtern Vergleiche zwischen Panels, während freie Skalen verhindern, dass Variablen auf unterschiedlichen Größenordnungen sich gegenseitig zusammenstauchen.

subtitle_text <- glue::glue(
  "Im Jahr <b style='color:{year_colors[['2007']]};'>2007</b>, ",
  "verglichen mit <b style='color:{year_colors[['1952']]};'>1952</b>, ",
  "spiegeln Lebenserwartung, BIP pro Kopf und Bevölkerung bedeutende Veränderungen wider."
)

ggplot(data = dat_long) +
  aes(x = value, y = country, color = fct_rev(year)) +
  facet_wrap(~ statistic, scales = "free_x") +
  geom_segment(
    data = dat_wide,
    aes(x = year_1952, xend = year_2007, y = country, yend = country),
    color = "#AAAAAA", linewidth = 1
  ) +
  geom_point(size = 3) +
  scale_color_manual(
    limits = c("1952", "2007"),
    values = year_colors, guide = "none"
  ) +
  scale_y_discrete(name = NULL) +
  scale_x_continuous(name = NULL) +
  labs(
    title = "BIP, LEBENSERWARTUNG & BEVÖLKERUNG",
    subtitle = subtitle_text
  ) +
  theme_nature()

Das ergibt bereits einen nützlichen Überblick, aber zwei Dinge fallen auf: Die Achsenbeschriftungen für Bevölkerung und BIP sind Rohzahlen in Millionen (unlesbar), und die Standard-Facetten-Strip-Labels zeigen nur die Variablennamen aus den Daten (gdpPercap, lifeExp, pop). Beide Probleme lassen sich leicht beheben.

Benutzerdefinierte Facetten- und Datenlabels

Ein Grundprinzip guter Visualisierung ist, dass der Leser niemals im Kopf rechnen muss. “130000000” auf einer Achse anzuzeigen, wenn man “130m” schreiben könnte, ist eine unnötige kognitive Belastung. Das {scales}-Paket bietet number() für genau diesen Zweck - es formatiert Zahlen mit benutzerdefinierter Genauigkeit, Skalierung und Suffixen.

Wir erstellen formatierte Wertlabels für jede Statistik und berechnen außerdem Differenzlabels (“+38”, “+2.1k”) für den Dumbbell Plot:

dat_long <- dat_long %>%
  mutate(value_lab = case_when(
    statistic == "lifeExp"   ~ number(value, accuracy = 1),
    statistic == "pop"       ~ number(value, accuracy = 1, scale = 1/1e6, suffix = "m"),
    statistic == "gdpPercap" ~ number(value, accuracy = 0.1, scale = 1/1e3, suffix = "k")
  ))

dat_wide <- dat_wide %>%
  mutate(
    diff_lab = case_when(
      statistic == "lifeExp" ~ number(
        diff, style_positive = "plus", style_negative = "minus", accuracy = 1
      ),
      statistic == "pop" ~ number(
        diff, style_positive = "plus", style_negative = "minus",
        accuracy = 1, scale = 1/1e6, suffix = "m"
      ),
      statistic == "gdpPercap" ~ number(
        diff, style_positive = "plus", style_negative = "minus",
        accuracy = 0.1, scale = 1/1e3, suffix = "k"
      )
    ),
    x_pos_lab = case_when(
      statistic == "lifeExp"   ~ max_x + 3,
      statistic == "pop"       ~ max_x + 10000000,
      statistic == "gdpPercap" ~ max_x + 3000
    )
  )

Als nächstes definieren wir lesbare Namen für die Facetten-Strip-Labels. Die labeller()-Funktion akzeptiert einen benannten Vektor, der interne Variablennamen auf Anzeige-Labels abbildet:

facet_labels <- c(
  lifeExp = "Lebenserwartung [Jahre]",
  pop = "Bevölkerung",
  gdpPercap = "BIP pro Kopf [$]"
)

Nun fügen wir den vollständigen facettierten Dumbbell Plot zusammen und kombinieren alle Elemente aus dem vorherigen Kapitel (Segmente, Punkte, Labels, Custom Theme) mit der Facetting-Schicht:

p3 <- ggplot(data = dat_long) +
  aes(x = value, y = country, color = fct_rev(year)) +
  facet_wrap(
    ~ statistic,
    scales = "free_x",
    labeller = labeller(statistic = facet_labels)
  ) +
  geom_segment(
    data = dat_wide,
    aes(x = year_1952, xend = year_2007, y = country, yend = country),
    color = "#AAAAAA", linewidth = 1
  ) +
  geom_point(size = 3) +
  geom_text(
    mapping = aes(
      label = value_lab,
      vjust = if_else(year == "1952", 2, -1)
    ),
    size = 2.5, family = "kanit"
  ) +
  geom_text(
    data = dat_wide,
    mapping = aes(x = x_pos_lab, label = diff_lab),
    size = 2.5, hjust = 0,
    color = "#AAAAAA", family = "kanit"
  ) +
  scale_color_manual(
    limits = c("1952", "2007"),
    values = year_colors, guide = "none"
  ) +
  scale_y_discrete(name = NULL) +
  scale_x_continuous(name = NULL) +
  labs(
    title = "BIP, LEBENSERWARTUNG & BEVÖLKERUNG",
    subtitle = subtitle_text
  ) +
  theme_nature() +
  theme(
    panel.spacing = unit(1, "lines"),
    strip.background = element_rect(fill = NA, color = "black")
  )

p3

Ein nützlicher Trick in diesem Code ist vjust = if_else(year == "1952", 2, -1) innerhalb von aes(): Damit werden 1952-Labels unter und 2007-Labels über ihren Punkten platziert, was Überlappungen bei nahe beieinanderliegenden Werten verhindert. Da vjust innerhalb von aes() steht, wird es pro Beobachtung berechnet, was eine bedingte Positionierung ermöglicht.

Die Anpassungen panel.spacing und strip.background in theme() sorgen für visuelle Trennung zwischen den Facetten: mehr Abstand zwischen den Panels und ein dezenter Rahmen um die Strip-Labels.

Individuelle Skalen pro Facette mit ggh4x

Während scales = "free_x" jeder Facette ihren eigenen Achsenbereich gibt, wendet Standard-ggplot2 dieselbe Achsen-Formatierung auf alle Facetten an. In unserem Fall brauchen wir grundlegend unterschiedliche Formatierungen: einfache Zahlen für Lebenserwartung (40, 60, 80), Millionen mit “m”-Suffix für Bevölkerung (0m, 50m, 100m) und Tausend mit “k”-Suffix für BIP (0k, 25k). Das {ggh4x}-Paket bietet facetted_pos_scales() für genau diesen Zweck - es erlaubt individuelle scale_x_continuous()-Definitionen pro Facette.

p3 <- p3 + facetted_pos_scales(
  x = list(
    statistic == "lifeExp" ~ scale_x_continuous(
      limits = c(35, 90),
      breaks = breaks_width(20),
      labels = number_format(accuracy = 1)
    ),
    statistic == "pop" ~ scale_x_continuous(
      limits = c(0, 150000000),
      expand = expansion(mult = c(0.05, 0.2)),
      breaks = breaks_width(50000000),
      labels = number_format(accuracy = 1, scale = 1/1e6, suffix = "m")
    ),
    statistic == "gdpPercap" ~ scale_x_continuous(
      limits = c(0, 50000),
      expand = expansion(mult = c(0.075, 0.075)),
      breaks = breaks_width(25000),
      labels = number_format(accuracy = 1, scale = 1/1e3, suffix = "k")
    )
  )
) + xlab(NULL)

p3

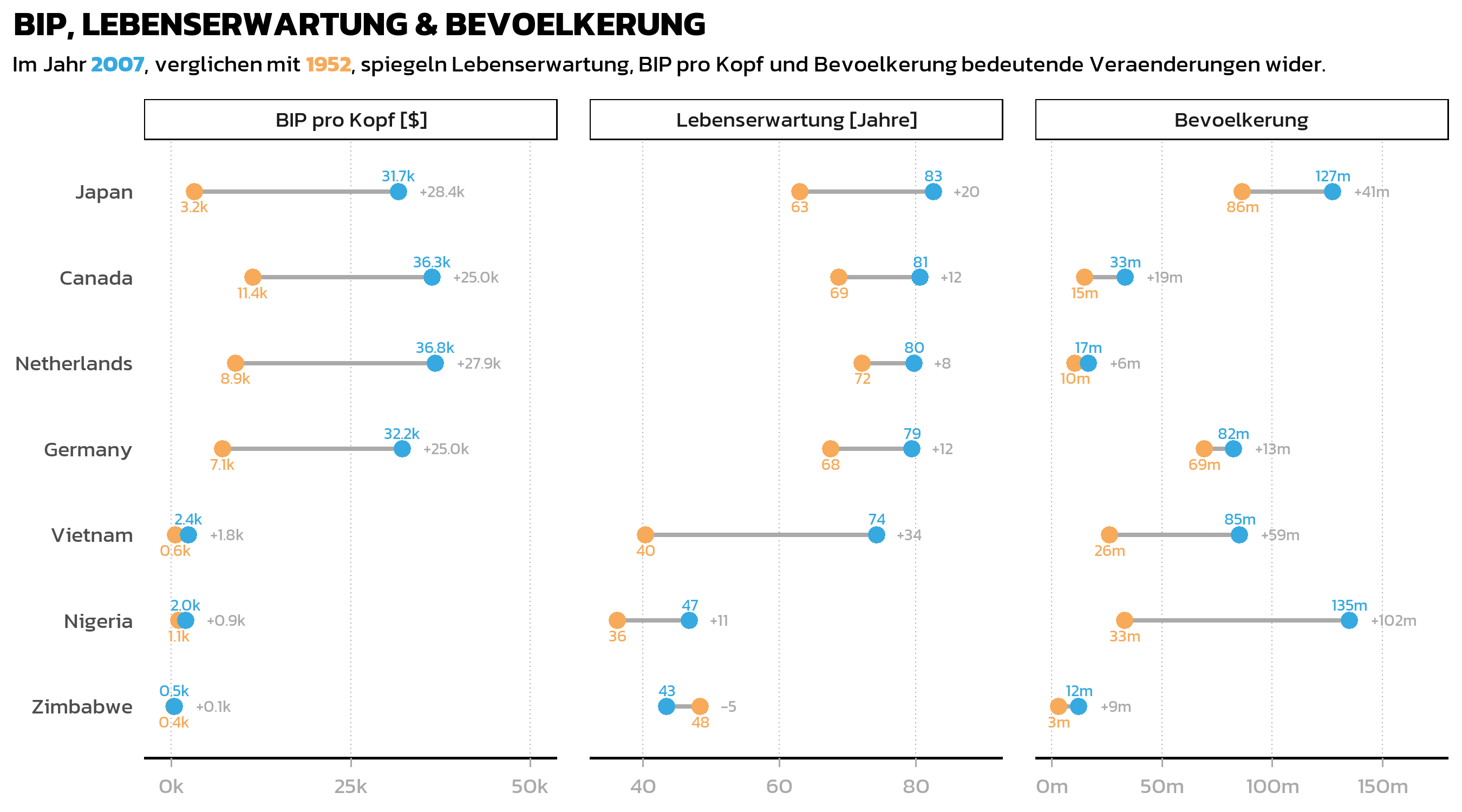

Jede Facette hat nun korrekt formatierte Achsenlabels: “40, 60, 80” für Lebenserwartung, “0m, 50m, 100m” für Bevölkerung und “0k, 25k” für BIP. Die limits- und expand-Argumente pro Facette sind individuell abgestimmt, damit keine Datenlabels an den Rändern abgeschnitten werden.

Die Formelsyntax (statistic == "lifeExp" ~ scale_x_continuous(...)) macht den Code gut lesbar: Jede Zeile gibt klar an, welche Facette welche Skalenkonfiguration erhält. Das ist eine der nützlichsten Funktionen von ggh4x und lohnt sich zu merken, wann immer Facetten Variablen mit grundlegend unterschiedlichen Einheiten oder Größenordnungen darstellen.

Tipp

Das {scales}-Paket ist das Rückgrat der Achsenlabel-Formatierung. Wichtige Funktionen sind:

• number_format() - allgemeine Zahlenformatierung mit accuracy, scale, suffix
• breaks_width() - Break-Intervalle nach Breite setzen
• label_percent(), label_comma(), label_dollar() - spezialisierte Formatierer
